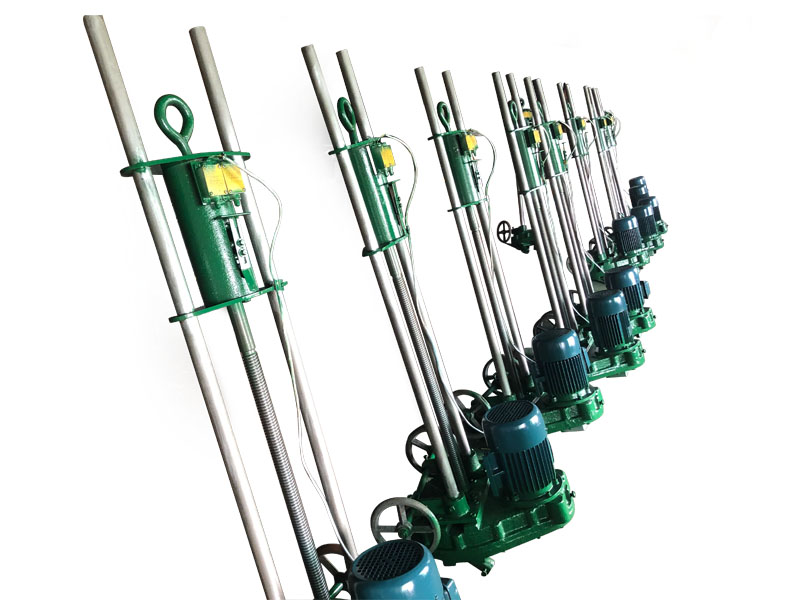

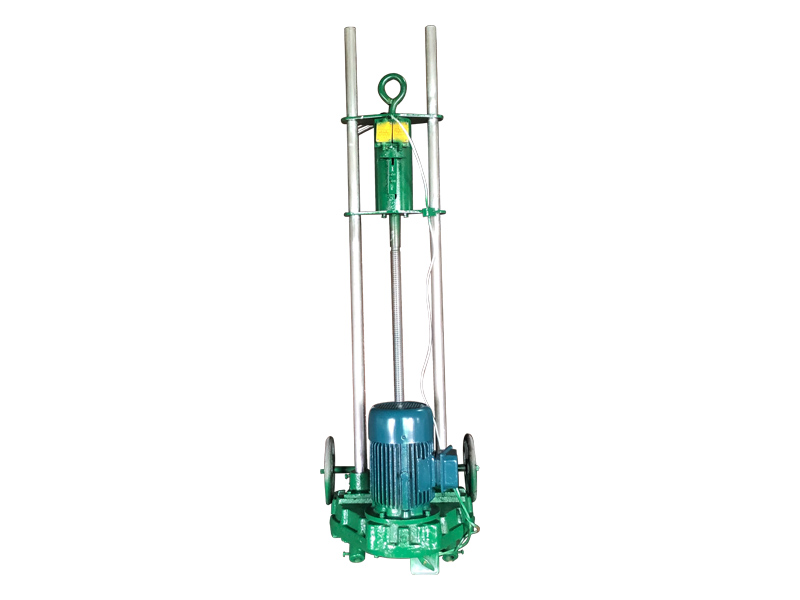

DL-1型螺杆张拉机

分类: 标签:

描述

一、DL-1型电动螺杆张拉机介绍

DL-1型电动螺杆张拉机是冷拔低碳钢丝预应力混凝土的专用定型张拉设备,适用于先张法台座生产工艺。根据订货要求可以在80米、100米、120米等不同长度的台座上使用。

利用螺母旋转驱动螺杆进行张拉的电动张拉机。由电动机通过减速箱驱动螺母旋转,使螺杆前进或后退。螺杆前端连接弹簧测力计和钢丝夹具。

测力计上装有微动开关,当张拉力达到预定值时,可以自动停车。张拉行程为1 000 mm。额定张拉力10 kN15 kN100kN的张拉机可分别适用于长线台座上张拉冷拔低碳钢丝、冷拔低合金钢丝及冷拉Ⅱ、Ⅲ级钢筋。



二、DL-1型电动螺杆张拉机优点

1.该机与其他机械张拉设备相比,具有结构紧凑,操作安全,移动方便,自重轻等特点。操作使用时不需要铺设专用的运行轨道或设置地锚,可以作为预制厂或现场生产预应力混凝土的专用张拉设备推广使用。

2.张拉值采用微动行程开关控制比较准确可靠,避免开关操作时的视差、滞后等人为因素影响,使预应力混凝土的预应力值比较稳定均匀。



三、DL-1型电动螺杆张拉机主要技术性能

张拉力:1

最大工作行程:

台座长度(米) 80/100/120  工作行程(毫米) 520/650/780

张拉速度:2/

电动机:1.5千瓦

机重(包括电机):143公斤

外形尺寸:200X90X50厘米

弹簧外径80毫米

簧丝直径16毫米

最大工作负荷1000公斤

最小工作负荷305公斤

弹簧刚度28公斤/毫米

工作圈数9

弹簧自由高度208.6毫米

最大工作负荷下的变形值36毫米



四、DL-1型电动螺杆张拉机组成

DL-1型电动螺杆张拉机由电动机、减速箱、螺杆、螺母、弹簧测力计、钢丝钳、支撑杆、胶轮、手柄、配电箱等几部分组成。



五、DL-1型电动螺杆张拉机原理

电动机转动时,通过一级直齿减速装置使中心轴转速为334/分。中心轴的中心孔内固定有梯形螺母,后者与螺杆啮合,使螺杆作向前或向后的直线运动。弹簧侧力计一端与螺杆连接,另一端上铰接着钢丝钳,弹簧测力计两端的滑动架使其托持在支撑杆上,并能前后滑动,同时保持螺杆、测力计、螺母处于同一中心位置。

螺杆的向前、向后运动由电动机的正、反转来控制。为了保障操作安全可靠,防止机件碰撞,机上装有前、后限位行程开关,当螺杆运动超越极限位置时,行程开关起作用,电机立即停止运转。弹簧测力计上装有微动行程开关L5-n,工作时间调整好标尺,当张拉力达到给定值后,微动开关常闭触点断开,交流接触器即行泄放,电机停止运转,达到自动停上张拉的目的。
