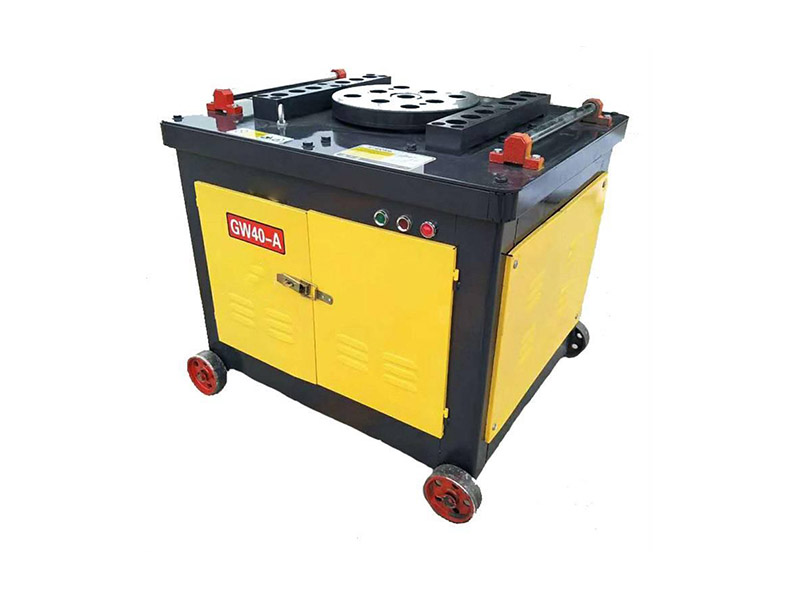

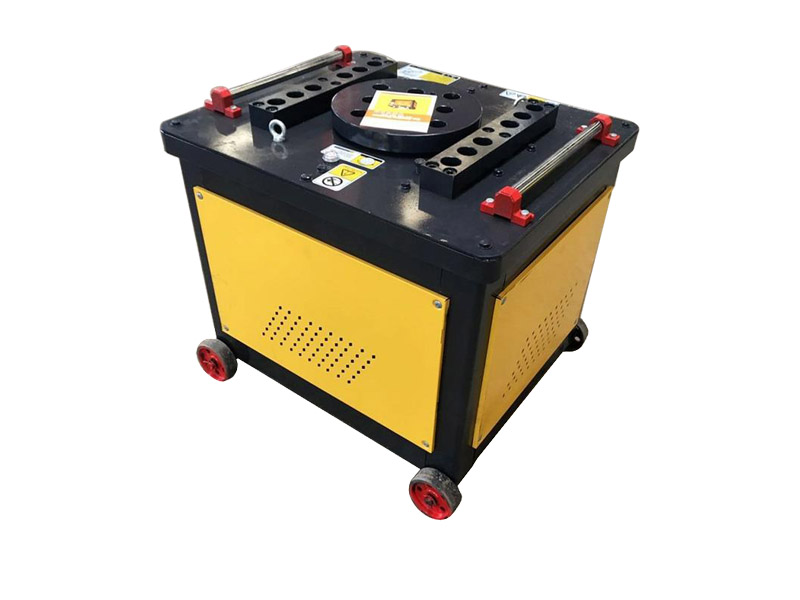

GW40型钢筋弯曲机

描述

一、GW40型钢筋弯曲机介绍

GW40型钢筋弯曲机适用于建筑工程中各种钢筋的弯曲，采用非接触开关传感器和嵌入式微型计算机控制，克服了传统弯曲机弯曲角度误差大的缺点，是传统弯曲机的更新换代产品。与国内已出现的自动弯曲中心相比，其优点是采用“钢筋移动，而弯曲机不移动”思路；而其他厂家的设备采用的是“钢筋不移动，弯曲机移动”的思路；

众所周知，弯曲机较重，要求其在移动到准确的位置，比较困难，因而在实际工程中，常出现定位不准导致加工的钢筋长度不准的现象。而我们的新工艺改为移动钢筋，钢筋较轻，简易且符合力学原理。

由于高速公路工程中钢筋图形尺寸普遍偏大，我厂定制机型LHB-1(加长型)具备实用性和针对性。

该机设计合理、操作方便、安全可靠、性能稳定，运行平稳，能将Ф6-Ф40mm圆钢弯曲成所需各种形状。

该产品已出口美国、法国、加拿大、印尼、俄罗斯、越南、澳大利亚、韩国、伊朗等多个国家，获得客户的一致好评。

二、GW40型钢筋弯曲机产品特点

本机采用加厚机架、配置优质配件、加厚面板，钢件轴承罩、钢件圆盘方条、加厚蜗壳、加厚蜗杆、全钢实心轮、国标铜线电机、大方支座、加粗送料辊、全钢精磨附件。

三、GW40型钢筋弯曲机适用场景

GW40型钢筋弯曲机适用于建筑工程上各种普通碳素钢、螺纹钢等加工成工程所需的各种几何形状。GW50型钢筋弯曲机，由于其结构简单、工作可靠、操作灵敏，可使6-40毫米的钢筋弯成桥梁、建筑工程中所需要的各种形状，所以深受建筑、桥梁的预制厂和建筑工地操作工人的欢迎。

四、GW40型钢筋弯曲机主要技术参数

注：GW40为手动操作；GW40C为简易半自动操作；GW40B为半自动操作。

五、GW40型钢筋弯曲机原理

GW40型钢筋弯曲机是钢筋加工机械之一。工作机构是一个在垂直轴上旋转的水平工作圆盘，把钢筋置于相应位置，支承销轴固定在机床上，中心销轴和压弯销轴装在工作圆盘上，圆盘回转时便将钢筋弯曲。为了弯曲各种直径的钢筋，在工作盘上有几个孔，用以插压弯销轴，也可相应地更换不同直径的中心销轴。

钢筋弯曲机属于一种对钢筋弯曲机结构的改进。本实用新型包括减速机、大齿轮、小齿轮、弯曲盘面，其特征在于结构中：双级制动电机与减速机直联作一级减速；小齿轮与大齿轮啮合作二级减速；大齿轮始终带动弯曲盘面旋转；弯曲盘面上设置有中心轴孔和若干弯曲轴孔；工作台面的定位方杠上分别设置有若干定位轴孔。由于双级制动电机与减速机直联作一级减速，输入、输出转数比准确，弯曲速度稳定、准确，且可利用电气自动控制变换速度，制动器可保证弯曲角度。利用电机的正反转，对钢筋进行双向弯曲。中心轴可替换，便于维修。

六、GW40型钢筋弯曲机操作规程
1、检查机械性能是否良好、工作台和弯曲机台面保持水平；并准备好各种芯轴工具挡。
2、按加工钢筋的直径和弯曲机的要求装好芯轴，成型轴，挡铁轴或可变挡架，芯轴直径应为钢筋直径的2.5倍。
3、检查芯轴，挡块、转盘应无损坏和裂纹，防护罩紧固可靠，经空机运转确认正常方可作业。
4、作业时，将钢筋需弯的一头插在转盘固定备有的间隙内，另一端紧靠机身固定并用手压紧，检查机身固定，确实安在挡住钢筋的一侧方可开动。
5、作业中严禁更换芯轴和变换角度以及调速等作业，亦不得加油或清除。
6、弯曲钢筋时，严禁加工超过机械规定的钢筋直径、根数及机械转速。
7、弯曲高硬度或低合金钢筋时，应按机械铭牌规定换标限制直径，并调换相应的芯轴。
8、严禁在弯曲钢筋的作业半径内和机身不设固定的一侧站人。弯曲好的半成品应堆放整齐，弯钩不得朝上。
9、转盘换向时，必须在停稳后进行。
10、作业完毕、清理现场、保养机械、断电锁箱。
