GTQ4-14型全自动数控钢筋调直切断机
GTQ4-14型全自动数控钢筋调直切断机
描述
一、GTQ4-14型全自动数控钢筋调直切断机介绍

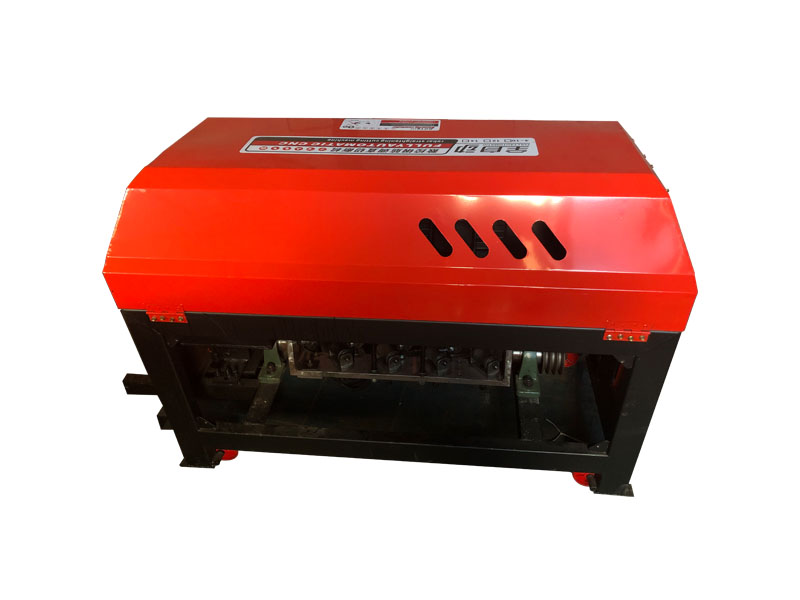

GTQ4-14型全自动钢筋调直切断机是新型产品,由变速、拉模、输送、调整、切断、机架等部分组成,采用轮剪式切断,性能稳定,操作简单,主要用于水泥预制构件厂、冷压带肋钢筋生产厂、水泥制品厂、建筑工程上对盘圆钢筋的调直定长切断。
二、GTQ4-14型全自动数控钢筋调直切断机特点
采用可调速的牵引,确保了进料的可靠,同时避免钢筋划伤或受损情况。
用于控制调直和切断过程的编程器,一次性可记忆20次不同长度不同数量的钢筋的设置,在数字显示屏上即可完成所有批次设置,操作简单快捷。
调直轮,方形刀片和圆形刀片均有热处理(淬火)过的优质合金钢支撑,可在重负荷下工作,且使用寿命长。
三、GTQ4-14型数控液压调直切断机产品优点
1、本机采用德国技术。
2、投资几千元,每天可节省2-3个人工工资。
3、采用微电脑控制,自动调直、自动定尺、自动切断。
4、操作简便,只识字即可操作。
5、多批次同时输入长度及根数,电脑储存记忆。
6、液压切断,更准确、噪音小。
7、安装方便。
8、运行平稳,故障低,易维修。
四、GTQ4-14型全自动数控钢筋调直切断机使用领域
本机器主要适用在混凝土预制构件,建筑工程,水利电力工程,道路桥梁,冶金行业和机械行业资源回收利用的领域。
五、全自动数控钢筋调直切断机技术参数
型号 | 适用线径 | 定尺长度 | 调直速度 | 主轴转速 | 整机重量 | 外形尺寸 |
GTQ4-10 | Φ4-φ10mm | 500mm | 25-35r/min | 960r/min | 230kg | 1650×500×930 |
GTQ4-12 | φ4-φ12mm | 500mm | 25-35r/min | 960r/min | 250kg | 1760x600x800 |
GTQ4-14A | φ4-φ14mm | 800-900mm | 35-42r/min | 960r/min | 1200kg | 2950x750x1160 |
GTQ4-14B | φ4-φ12mm | 800-900mm | 35-42r/min | 960r/min | 900kg | 2200x700x1100 |
六、GTQ4-14型全自动数控钢筋调直切断机工作原理
工作时废弃的钢筋,首先通过牵引轮,进入调直机构,在连续转动的压轮内的矫直辊作用下被矫直,矫直的钢筋从切片中间通过,进入承料槽。当被调直后的钢筋端头触动定长装置的信号发生装置时,发生装置发出电信号,使刀具工作并切断调直后的钢筋并实现自动落料,切断钢筋后的刀具返回原来的位置准备下一次切断信号的执行。
